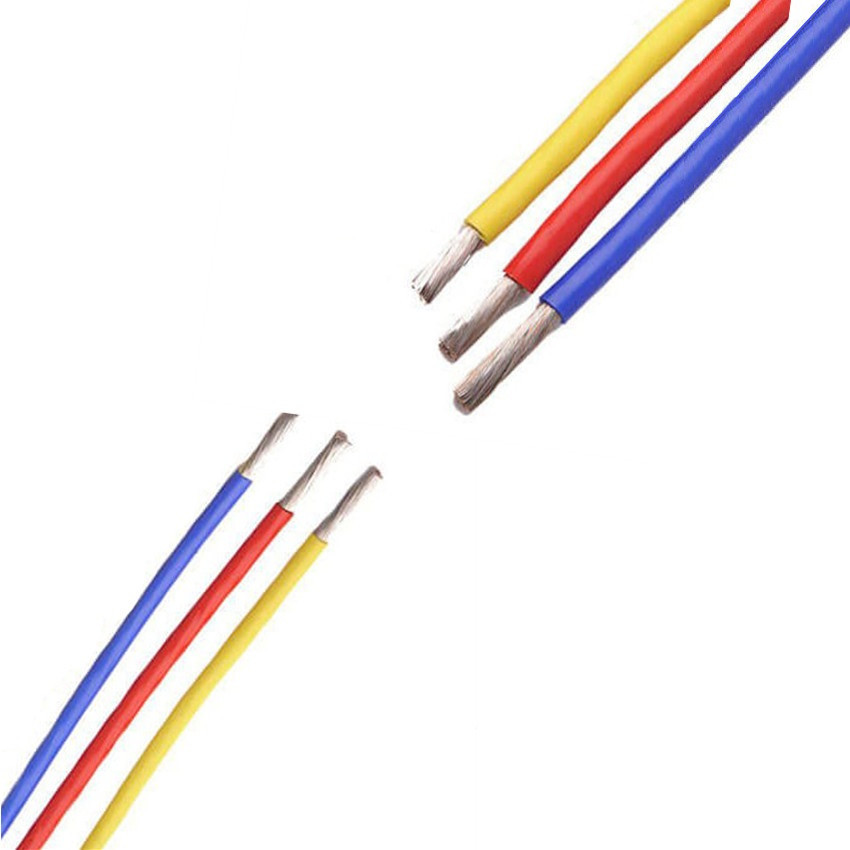

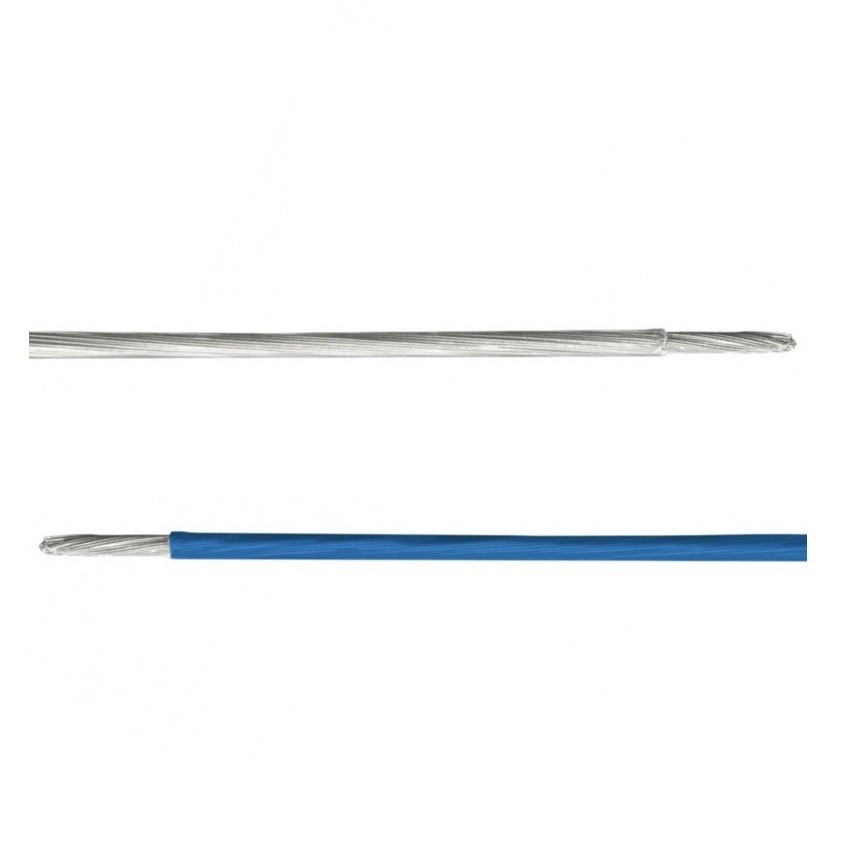

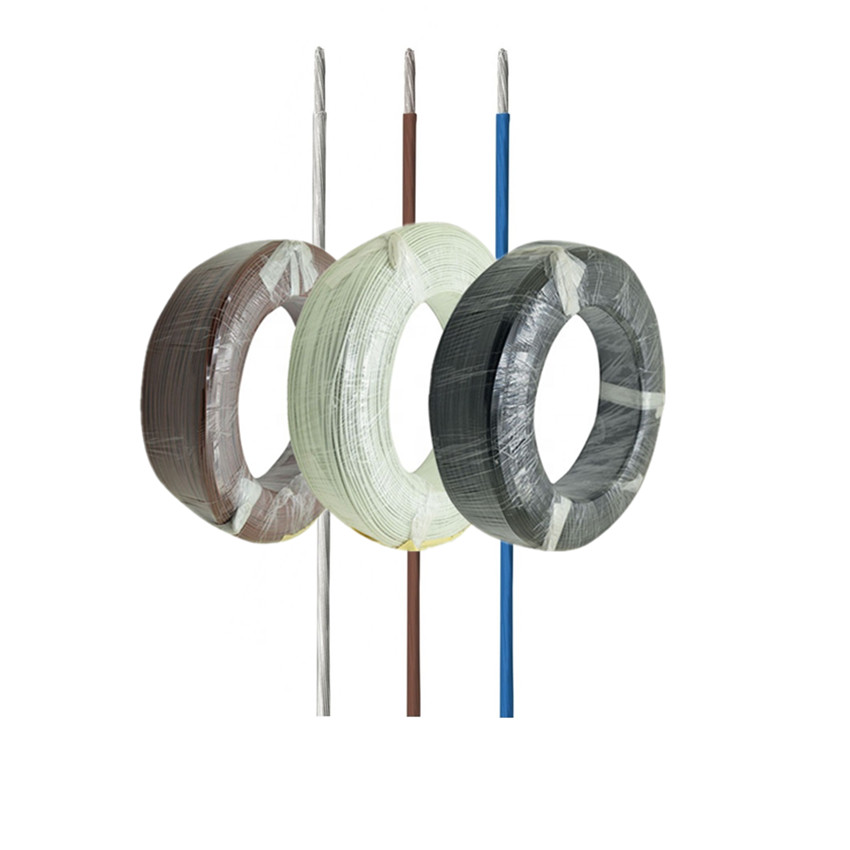

F40 22 गेज टिनडेड कॉपर टेफेल वायर चीन में बनाया गया
टेफ़ज़ेल तार क्या है?
1. टेफ्जेल तार एक प्रकार का हुक-अप तार है जो एथिलीन टेट्राफ्लोरोएथिलीन (ईटीएफई) नामक फ्लोरोपॉलीमर इन्सुलेशन का उपयोग करता है।यह विभिन्न उद्योगों में व्यापक रूप से उपयोग किया जाता है, जैसे कि विमानन, एयरोस्पेस, ऑटोमोटिव और सैन्य, जहां उच्च प्रदर्शन, विश्वसनीय और टिकाऊ वायरिंग की आवश्यकता होती है।
2. Tefzel तार में रसायनों, घर्षण और तापमान की चरम सीमा के खिलाफ उत्कृष्ट प्रतिरोध है।यह ज्वाला के लिए अत्यधिक प्रतिरोधी है, जो इसे उच्च तापमान और आग-प्रवण अनुप्रयोगों के लिए उपयुक्त बनाता है।तार हल्का, लचीला और पट्टी करने में आसान भी है, जो इसे उन अनुप्रयोगों के लिए आदर्श बनाता है जिनके लिए आसान और त्वरित स्थापना की आवश्यकता होती है।
3. Tefzel तार विभिन्न आकारों और रंगों में उपलब्ध है और इसका उपयोग विभिन्न प्रकार के वायरिंग और केबलिंग अनुप्रयोगों में किया जा सकता है, जिसमें बिजली और सिग्नल ट्रांसमिशन, इंस्ट्रूमेंटेशन, लाइटिंग और कंट्रोल सिस्टम शामिल हैं।
4. Tefzel तार अत्यधिक विश्वसनीय है और मांग वाले वातावरण में प्रदर्शन कर सकता है, जिससे यह उन अनुप्रयोगों के लिए एक उत्कृष्ट विकल्प बन जाता है जिनके लिए लंबे समय तक चलने वाले और उच्च-प्रदर्शन वाले तारों की आवश्यकता होती है।
गुण
1. इन्सुलेशन: ईटीएफई इन्सुलेशन
2. कंडक्टर: टिनडेड तांबे के तार (ठोस या फंसे हुए)
3. ऑपरेटिंग तापमान: -65°C~+150°C
4. रेटेड वोल्टेज: AC600V या नीचे
5. इन्सुलेशन प्रतिरोध (20 ℃): 100 मीटर Ω से कम नहीं।किमी
6. वोल्टेज परीक्षण (एसी): इन्सुलेशन तार 2200V/1min, परिरक्षण तार 1500V/30S कोई ब्रेकडाउन नहीं
7. रंग: लाल, पीला, नीला, सफेद, काला, पारदर्शी, भूरा, हरा, पीला और हरा
तार मापक | खंड क्षेत्र (मिमी 2) |
कंडक्टर निर्माण टुकड़ा / व्यास (मिमी) |
संदर्भ आयुध डिपो (मिमी) |
मैक्स।20 पर कंडक्टर प्रतिरोध℃ (Ω/किमी) |
संदर्भ वजन किग्रा/किमी |
||
FF40-1 | FF40P11-1 | FF40-1 | FF40P11-1 | ||||
26awg | 0.14 मिमी2 | 19/0.1 | 1.02 | 1.52 | 136 | 2.66 | 6.64 |
24awg | 0.2 मिमी2 | 19/0.12 | 1.14 | 1.64 | 90.4 | 3.82 | 8.17 |
22awg | 0.4/0.3mm2 | 19/0.16 | 1.32 | 1.85 | 53.1 | 5.48 | 10.4 |
20awg | 0.6/0.5mm2 | 19/0.2 | 1.52 | 2.02 | 32.4 | 7.98 | 13.5 |
- | 0.75 मिमी2 | 19/0.23 | 1.7 | 2.2 | 24.6 | 9.99 | 16.1 |
18awg | 1मिमी2 | 19/0.26 | 1.8 | 2.3 | 20.4 | 11.7 | 18.1 |
16awg | 1.2 मिमी2 | 19/0.28 | 2.01 | 2.51 | 16.6 | 14.8 | 21.8 |
- | 1.5 मिमी2 | 19/0.32 | 2.25 | 2.75 | 12.7 | 18.2 | 25.9 |
14awg | 2मिमी2 | 19/0.36 | 2.36 | 2.86 | 10 | 22.2 | 30.3 |
- | 2.5 मिमी2 | 37/0.37 | 2.78 | 3.31 | 7.43 | 30.4 | 39.9 |
12awg | 3mm2 | 37/0.32 | 2.9 | 3.43 | 6.63 | 33.6 | 43.4 |
- | 4mm2 | 37/0.37 | 3.38 | 3.91 | 4.88 | 45.4 | 56.7 |
10awg | 5मिमी2 | 37/0.4 | 3.53 | 4.06 | 4.13 | 52.2 | 64 |
नोट किया गया: विशिष्टता और कोर नं।उपरोक्त विनियमन तक ही सीमित नहीं हैं, उन्हें अनुकूलित किया जा सकता है।
