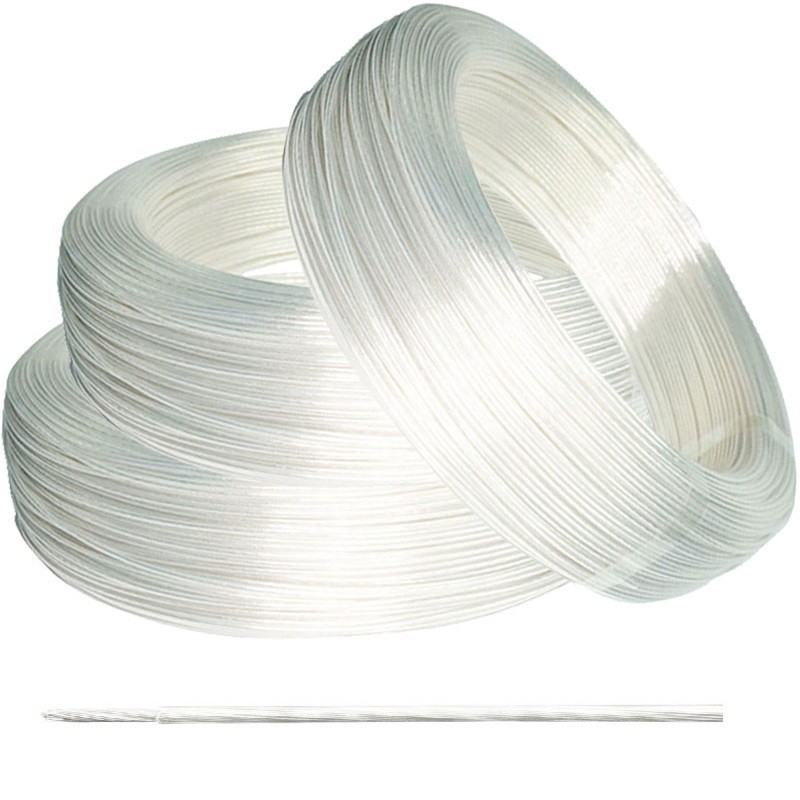

20AWG पारदर्शक रंग का टिन किया हुआ कॉपर Tefzel एयरक्राफ्ट वायर
Tefzel विमान तार क्या है?
Tefzel विमान तार तार का एक प्रकार है जो आमतौर पर विमान विद्युत प्रणालियों में उपयोग किया जाता है।उच्च तापमान, नमी, रसायन और विकिरण के लिए इसका प्रतिरोध।Tefzel विमान तार अत्यधिक विश्वसनीय है और अक्सर इसके उत्कृष्ट प्रदर्शन और स्थायित्व के कारण विमान निर्माताओं द्वारा अपने विद्युत प्रणालियों में उपयोग के लिए पसंद किया जाता है।यह विभिन्न आकारों और रंगों में उपलब्ध है, और विभिन्न विमानन मानकों और विनियमों की आवश्यकताओं को पूरा करता है।
गुण
1. इन्सुलेशन: ईटीएफई इन्सुलेशन
2. कंडक्टर: टिनडेड तांबे के तार (ठोस या फंसे हुए)
3. ऑपरेटिंग तापमान: -65°C~+150°C
4. रेटेड वोल्टेज: AC600V या नीचे
5. इन्सुलेशन प्रतिरोध (20 ℃): 100 मीटर Ω से कम नहीं।किमी
6. वोल्टेज टेस्ट (एसी): इंसुलेशन वायर 2200V/1min, शील्डिंग वायर 1500V/30S कोई ब्रेकडाउन नहीं
7. रंग: लाल, पीला, नीला, सफेद, काला, पारदर्शी, भूरा, हरा, पीला और हरा
| तार मापक | खंड क्षेत्र (मिमी 2) |
कंडक्टर निर्माण टुकड़ा / व्यास (मिमी) |
संदर्भ आयुध डिपो (मिमी) |
मैक्स।20 पर कंडक्टर प्रतिरोध℃ (Ω/किमी) |
संदर्भ वजन किग्रा/किमी |
||
| FF40-1 | FF40P11-1 | FF40-1 | FF40P11-1 | ||||
| 26awg | 0.14 मिमी2 | 19/0.1 | 1.02 | 1.52 | 136 | 2.66 | 6.64 |
| 24awg | 0.2 मिमी2 | 19/0.12 | 1.14 | 1.64 | 90.4 | 3.82 | 8.17 |
| 22awg | 0.4/0.3mm2 | 19/0.16 | 1.32 | 1.85 | 53.1 | 5.48 | 10.4 |
| 20awg | 0.6/0.5mm2 | 19/0.2 | 1.52 | 2.02 | 32.4 | 7.98 | 13.5 |
| - | 0.75 मिमी2 | 19/0.23 | 1.7 | 2.2 | 24.6 | 9.99 | 16.1 |
| 18awg | 1मिमी2 | 19/0.26 | 1.8 | 2.3 | 20.4 | 11.7 | 18.1 |
| 16awg | 1.2 मिमी2 | 19/0.28 | 2.01 | 2.51 | 16.6 | 14.8 | 21.8 |
| - | 1.5 मिमी2 | 19/0.32 | 2.25 | 2.75 | 12.7 | 18.2 | 25.9 |
| 14awg | 2मिमी2 | 19/0.36 | 2.36 | 2.86 | 10 | 22.2 | 30.3 |
| - | 2.5 मिमी2 | 37/0.37 | 2.78 | 3.31 | 7.43 | 30.4 | 39.9 |
| 12awg | 3mm2 | 37/0.32 | 2.9 | 3.43 | 6.63 | 33.6 | 43.4 |
| - | 4mm2 | 37/0.37 | 3.38 | 3.91 | 4.88 | 45.4 | 56.7 |
| 10awg | 5मिमी2 | 37/0.4 | 3.53 | 4.06 | 4.13 | 52.2 | 64 |
नोट किया गया: विशिष्टता और कोर नं।उपरोक्त विनियमन तक ही सीमित नहीं हैं, उन्हें अनुकूलित किया जा सकता है।
