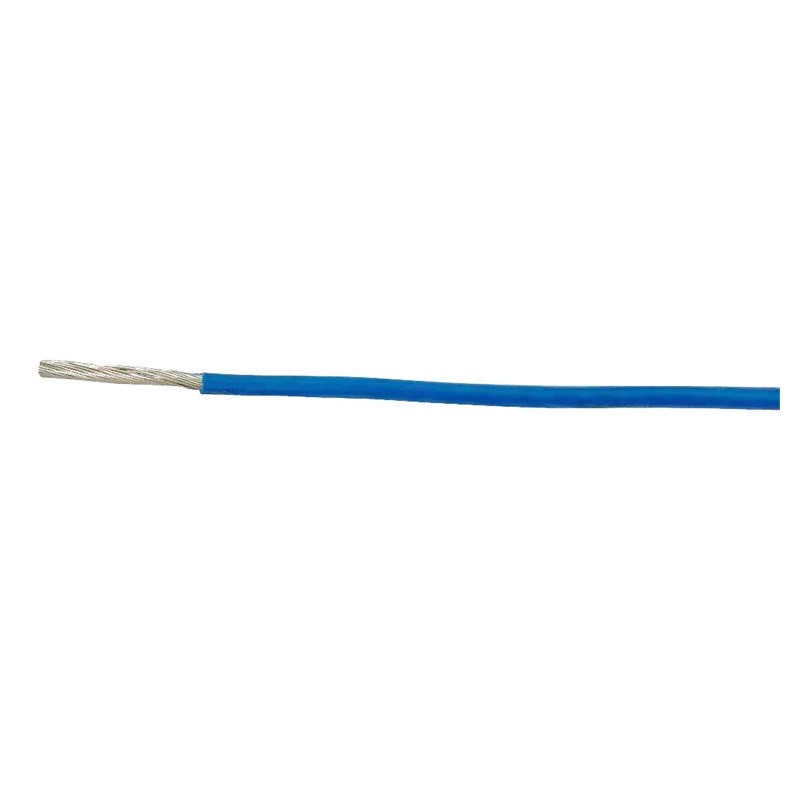

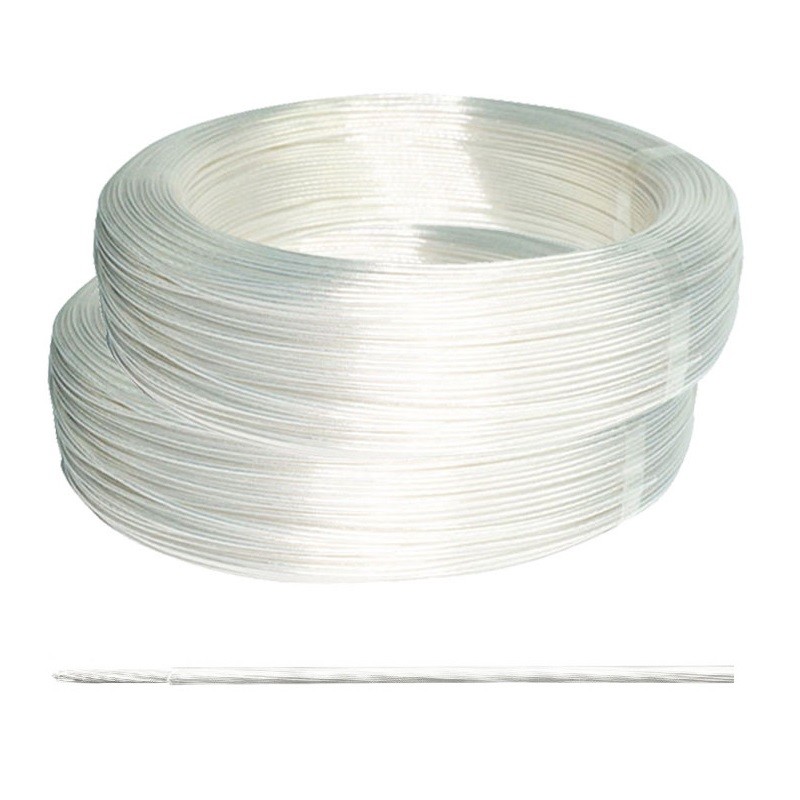

AWG 22 रेडिएशन रेज़िस्टेंस टिन्ड कॉपर टेफ़ज़ेल इलेक्ट्रिक वायर
Tefzel इलेक्ट्रिक तार क्या है?
Tefzel बिजली के तार अपने उच्च तापमान प्रतिरोध, कम रिसाव और उत्कृष्ट रासायनिक प्रतिरोध के लिए जाने जाते हैं।
Tefzel विद्युत तार आमतौर पर एयरोस्पेस, सैन्य और औद्योगिक अनुप्रयोगों में उपयोग किया जाता है जहां स्थायित्व, लौ प्रतिरोध और रासायनिक प्रतिरोध महत्वपूर्ण होते हैं।
Tefzel बिजली के तार -60°C से 150°C तक के तापमान का सामना कर सकते हैं और एसिड, क्षार और सॉल्वैंट्स के लिए उत्कृष्ट प्रतिरोध है।
तार उच्च गुणवत्ता वाली सामग्री के साथ निर्मित होता है और कठोर वातावरण में इसकी विश्वसनीयता और प्रदर्शन सुनिश्चित करने के लिए कठोर परीक्षण किया जाता है।
कुल मिलाकर, Tefzel बिजली के तार विद्युत तारों की जरूरतों के लिए एक मजबूत, विश्वसनीय और उच्च-प्रदर्शन समाधान प्रदान करते हैं।
गुण
1. इन्सुलेशन: ईटीएफई इन्सुलेशन
2. कंडक्टर: टिनडेड तांबे के तार (ठोस या फंसे हुए)
3. ऑपरेटिंग तापमान: -65°C~+150°C
4. रेटेड वोल्टेज: AC600V या नीचे
5. इन्सुलेशन प्रतिरोध (20 ℃): 100 मीटर Ω से कम नहीं।किमी
6. वोल्टेज परीक्षण (एसी): इन्सुलेशन तार 2200V/1min, परिरक्षण तार 1500V/30S कोई ब्रेकडाउन नहीं

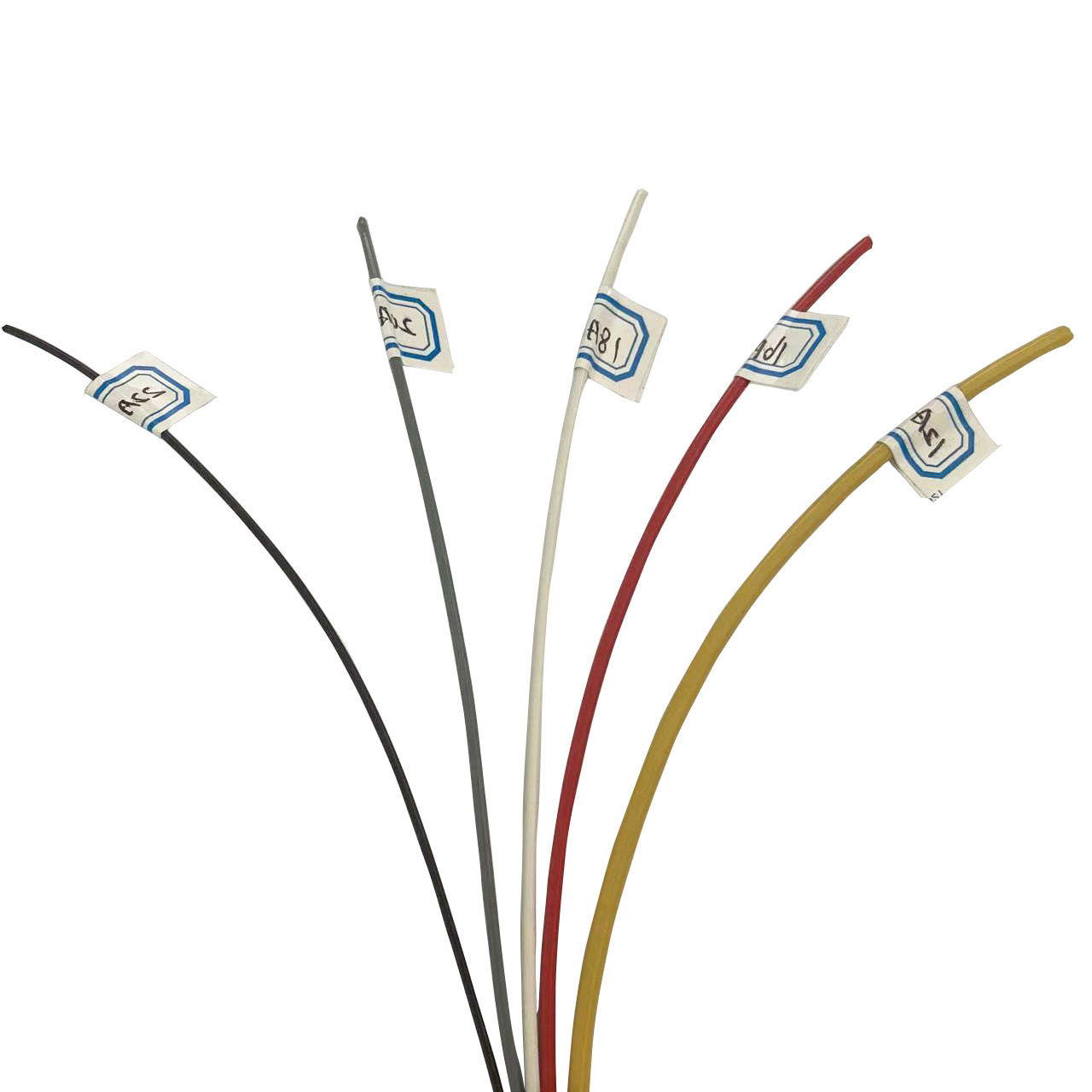

7. रंग: लाल, पीला, नीला, सफेद, काला, पारदर्शी, भूरा, हरा, पीला और हरा
| तार मापक | खंड क्षेत्र (मिमी 2) |
कंडक्टर निर्माण टुकड़ा / व्यास (मिमी) |
संदर्भ आयुध डिपो (मिमी) |
मैक्स।20 पर कंडक्टर प्रतिरोध℃ (Ω/किमी) |
संदर्भ वजन किग्रा/किमी |
||
| FF40-1 | FF40P11-1 | FF40-1 | FF40P11-1 | ||||
| 26awg | 0.14 मिमी2 | 19/0.1 | 1.02 | 1.52 | 136 | 2.66 | 6.64 |
| 24awg | 0.2 मिमी2 | 19/0.12 | 1.14 | 1.64 | 90.4 | 3.82 | 8.17 |
| 22awg | 0.4/0.3mm2 | 19/0.16 | 1.32 | 1.85 | 53.1 | 5.48 | 10.4 |
| 20awg | 0.6/0.5mm2 | 19/0.2 | 1.52 | 2.02 | 32.4 | 7.98 | 13.5 |
| - | 0.75 मिमी2 | 19/0.23 | 1.7 | 2.2 | 24.6 | 9.99 | 16.1 |
| 18awg | 1मिमी2 | 19/0.26 | 1.8 | 2.3 | 20.4 | 11.7 | 18.1 |
| 16awg | 1.2 मिमी2 | 19/0.28 | 2.01 | 2.51 | 16.6 | 14.8 | 21.8 |
| - | 1.5 मिमी2 | 19/0.32 | 2.25 | 2.75 | 12.7 | 18.2 | 25.9 |
| 14awg | 2मिमी2 | 19/0.36 | 2.36 | 2.86 | 10 | 22.2 | 30.3 |
| - | 2.5 मिमी2 | 37/0.37 | 2.78 | 3.31 | 7.43 | 30.4 | 39.9 |
| 12awg | 3mm2 | 37/0.32 | 2.9 | 3.43 | 6.63 | 33.6 | 43.4 |
| - | 4mm2 | 37/0.37 | 3.38 | 3.91 | 4.88 | 45.4 | 56.7 |
| 10awg | 5मिमी2 | 37/0.4 | 3.53 | 4.06 | 4.13 | 52.2 | 64 |
नोट किया गया: विशिष्टता और कोर नं।उपरोक्त विनियमन तक ही सीमित नहीं हैं, उन्हें अनुकूलित किया जा सकता है।
